Підвищувальний Модуль XL6009 Step-Up 4A | Новий

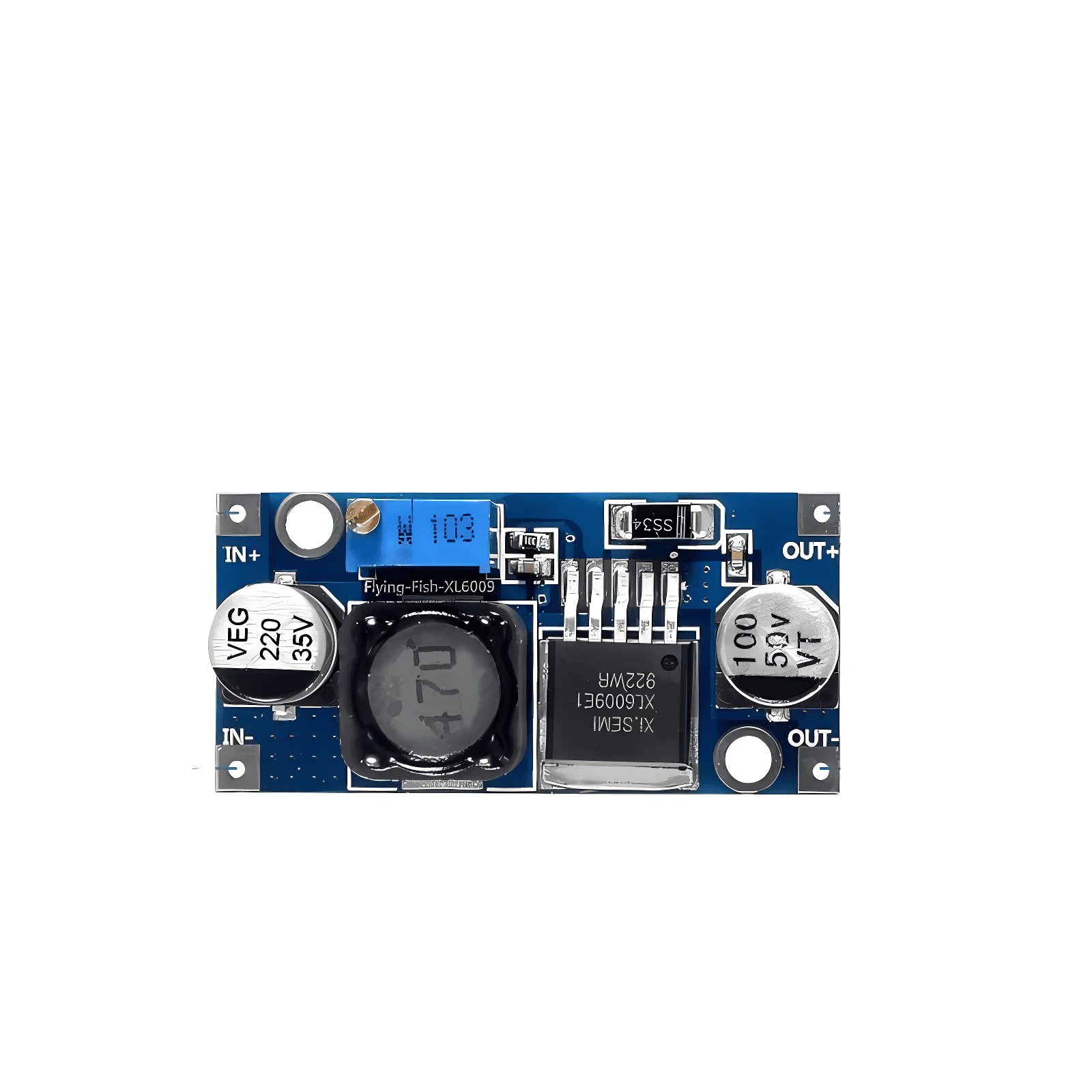

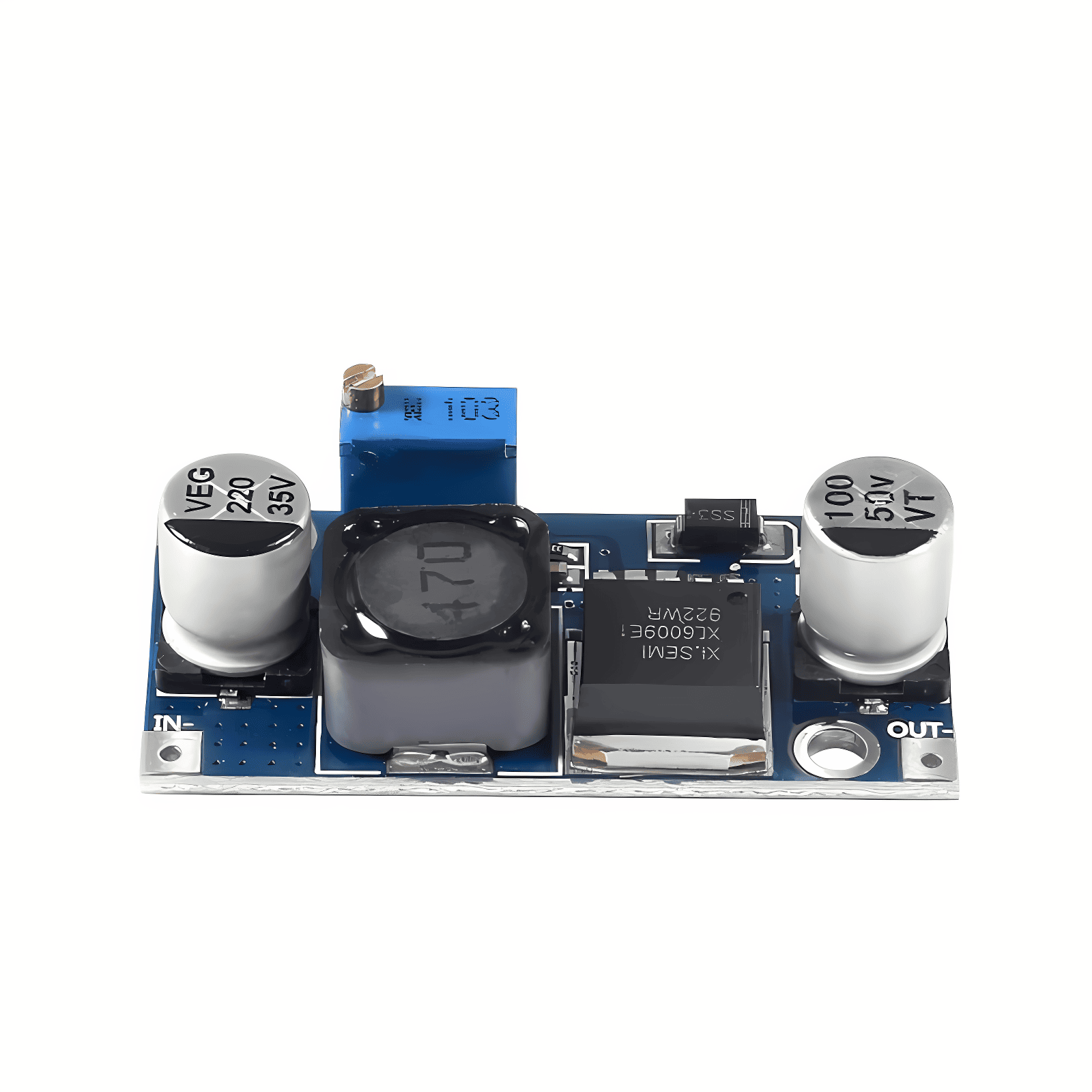

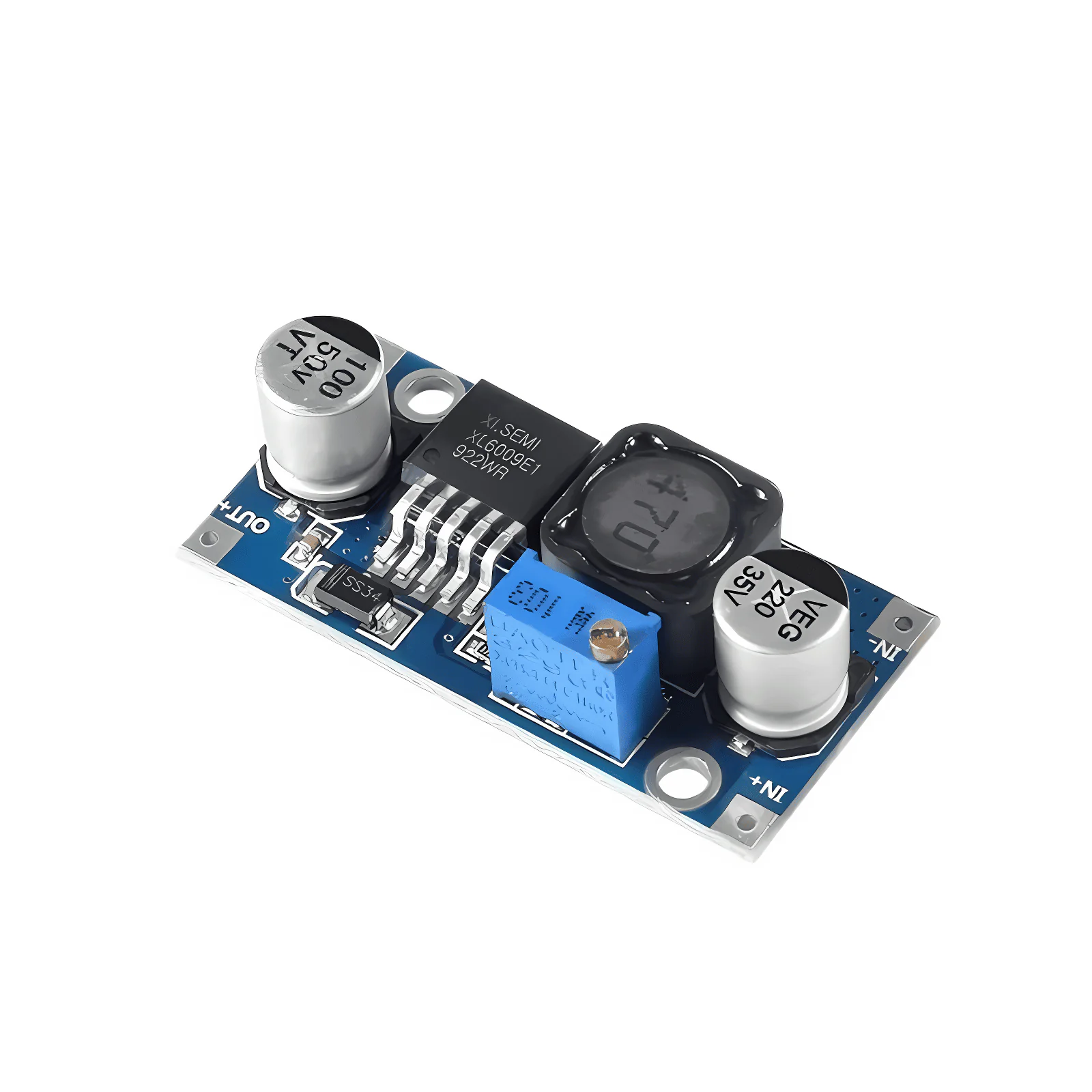

XL6009 підвищувальний модуль 4A

Сучасні електронні проекти потребують гнучких рішень для керування напругою живлення. Від Arduino-контролерів до LED-стрічок — різні компоненти працюють при різних рівнях напруги, створюючи виклик для розробників. Наприклад, Arduino вимагає 5В, тоді як ESP32 працює від 3.3В, а автомобільна електроніка функціонує в діапазоні 12-14В.

Традиційні лінійні стабілізатори марнують енергію у вигляді тепла, особливо при значних перепадах напруги. Імпульсні підвищувальні перетворювачі розв’язують цю проблему, але не всі забезпечують достатню ефективність для критичних застосувань. Модулі на базі XL6009 вирізняються тим, що проходять технічне тестування, яке підтверджує їхню заявлену ефективність.

підвищувальний DC-DC модуль 3.2-32В

Модуль XL6009 охоплює винятково широкий діапазон вхідних напруг від 3.2В до 32В постійного струму. Вибираючи XL6009 підвищувальний модуль купити варто саме через цю універсальність — один модуль замінює кілька спеціалізованих рішень. Цей діапазон охоплює більшість стандартних джерел живлення: від літієвих акумуляторів 3.7В до автомобільних бортових мереж 12-24В.

Вихідна напруга регулюється в межах 4-38В за допомогою прецизійного багатообертового потенціометра. Точність налаштування дозволяє отримати потрібне значення для живлення будь-якого навантаження потужністю до 4А. Завдяки промисловому температурному діапазону від -40°C до +85°C, модуль зберігає точність регулювання навіть у складних умовах експлуатації.

DC-DC Step-Up модуль характеристики

Основу модуля становить мікросхема XL6009 — сучасний контролер step-up топології з підвищеною ефективністю. Ключова перевага XL6009 полягає в досягненні 96% ефективності перетворення, що значно перевершує характеристики модулів на базі застарілого LM2577. Мікросхема XL6009 спеціально оптимізована для потужних DIY-проектів, де потрібна стабільна робота з високими струмами навантаження.

Висока ефективність досягається завдяки оптимізованій частоті комутації та використанню силових індукторів з високим коефіцієнтом добротності. При DC-DC Step-Up модуль 4А ціна виправдовується саме цією технічною перевагою над конкурентами. Це особливо критично для портативних пристроїв, де подовження часу роботи від батареї безпосередньо залежить від ККД перетворювача.

Step-Up перетворювач XL6009 4A

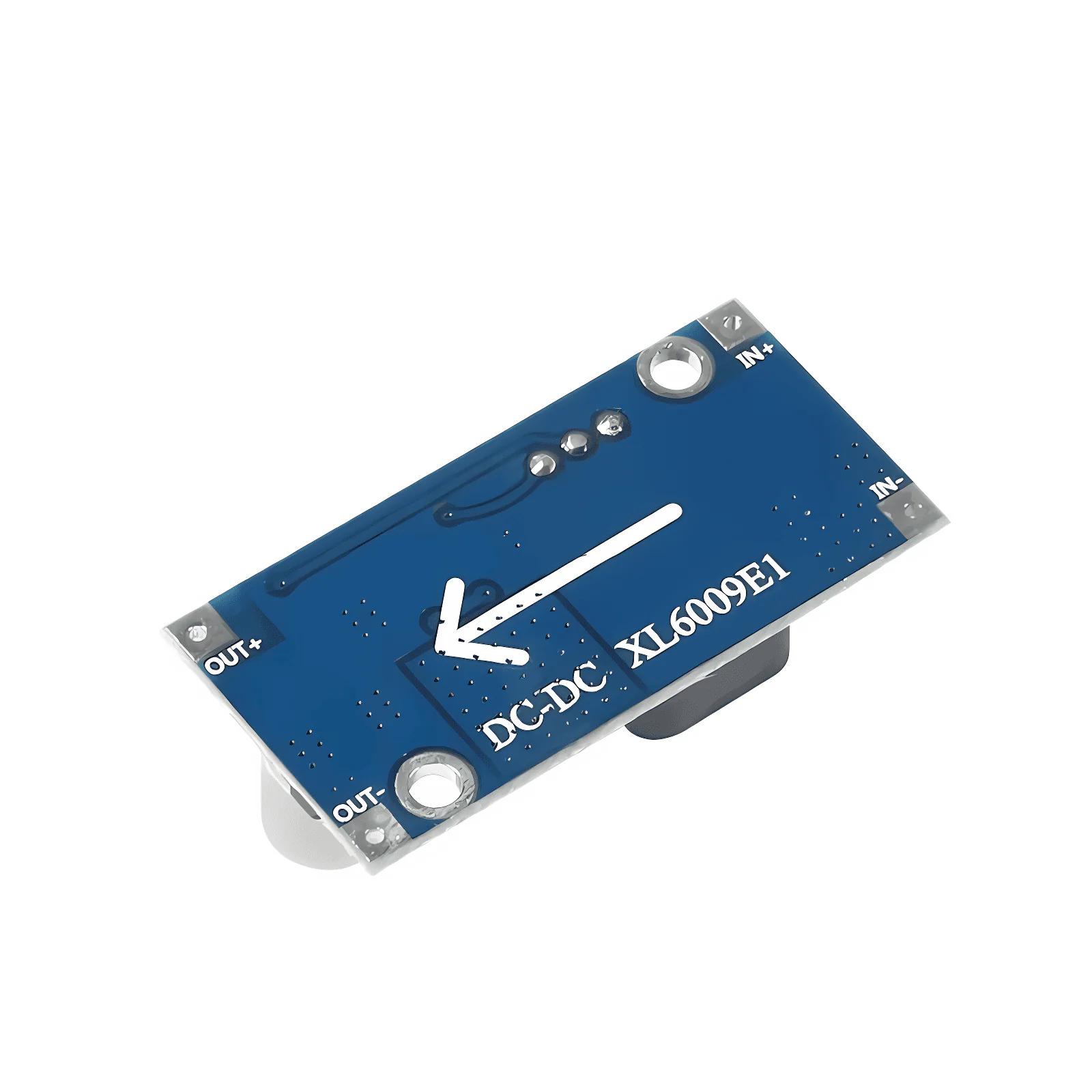

Подвійна товста PCB-плата з чорним захисним покриттям забезпечує надійне відведення тепла та механічну стійкість. Імпортні SMD алюмінієві електролітичні конденсатори гарантують стабільну роботу в промисловому температурному діапазоні від -40°C до +85°C. Синій колір плати полегшує візуальну ідентифікацію компонентів під час монтажу.

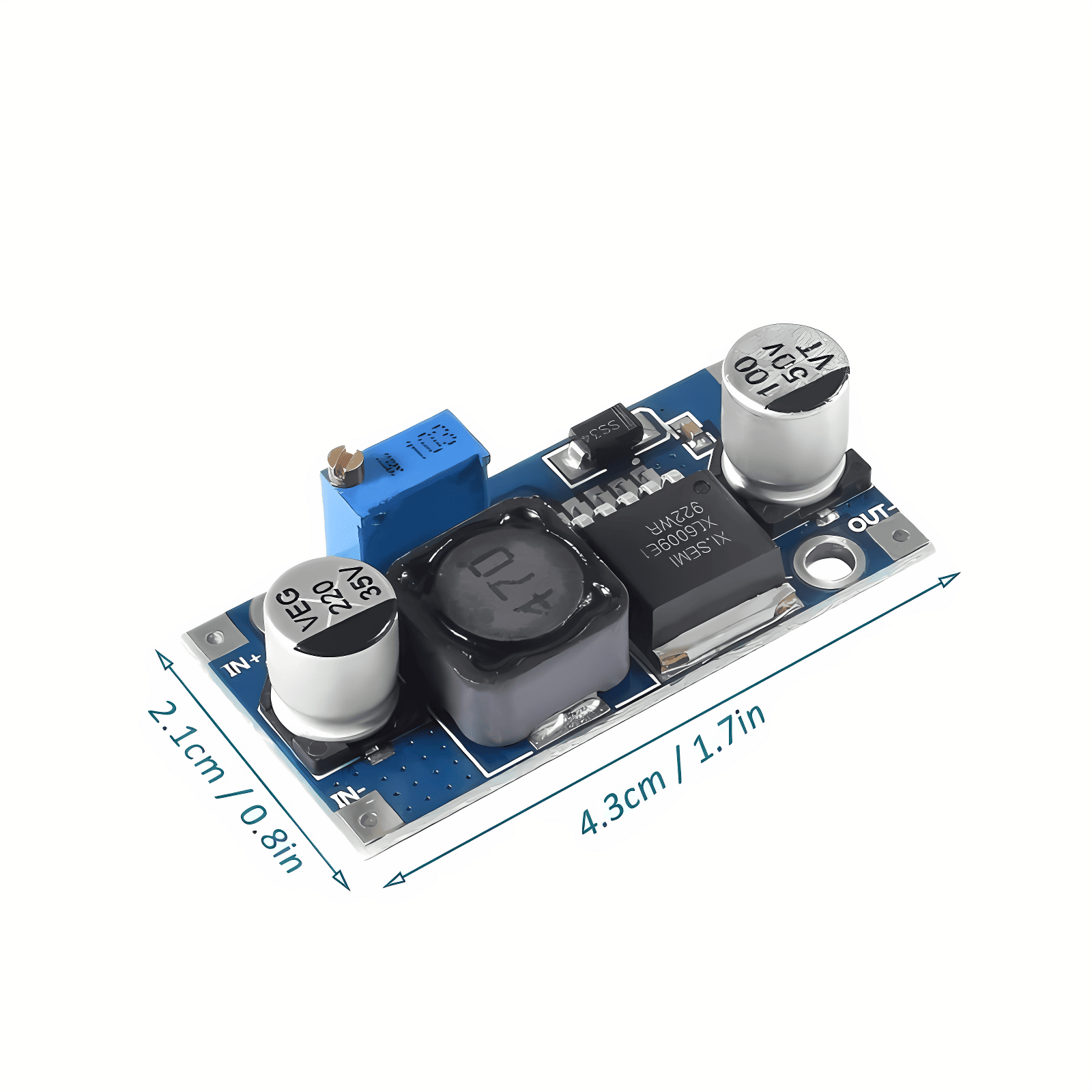

Розміри плати 43×21 мм роблять модуль компактним для інтеграції в обмежений простір, зберігаючи при цьому потужність до 152Вт (38В × 4А). Компактність модуля дозволяє вбудовувати його в корпуси готових пристроїв без збільшення габаритів кінцевого виробу.

DC-DC підвищувальний перетворювач напруги

У проектах Arduino та Raspberry Pi модуль дозволяє живити периферійні пристрої від основного джерела живлення. ESP32 та ESP8266 модулі отримують стабільну напругу для роботи датчиків та виконавчих механізмів. DIY-проекти на базі цих платформ часто потребують живлення додаткових модулів, і XL6009 забезпечує необхідну гнучкість.

Автомобільна електроніка використовує широкий діапазон вхідної напруги для адаптації до коливань бортової мережі. LED-стрічки та системи відеоспостереження потребують точного налаштування вихідної напруги для оптимальної яскравості та споживання. Системи автоматики та промислові контролери також виграють від широкого температурного діапазону модуля.

Портативні пристрої виграють від високої ефективності модуля — батареї працюють довше завдяки мінімальним втратам енергії. Аналізуючи XL6009 підвищувальний модуль відгуки, користувачі особливо відзначають стабільність роботи при змінних навантаженнях. Завдяки ефективності 96%, модуль мінімізує нагрівання, що є критичним для портативних пристроїв із обмеженим відведенням тепла.

Вибираючи підвищувальний перетворювач, критично важливо співставити максимальний вихідний струм із реальним навантаженням проекту. XL6009 забезпечує 4А постійного струму. Для більшості DIY-проектів та систем автоматики 4А є достатнім запасом потужності.

Температурні характеристики модуля дозволяють використання в промислових умовах без додаткового охолодження. Прецизійний потенціометр забезпечує стабільність налаштованої напруги протягом тривалого часу експлуатації. Це дозволяє використовувати модуль у зовнішніх установках, автомобільній електроніці та промисловому обладнанні.

XL6009 модуль оптимально поєднує широкий діапазон напруг, високу ефективність та промислову надійність — три ключові характеристики, які рідко зустрічаються разом у бюджетних рішеннях.
