Плата Расширения ESP32 38Pin с Type-C | Shield NEW

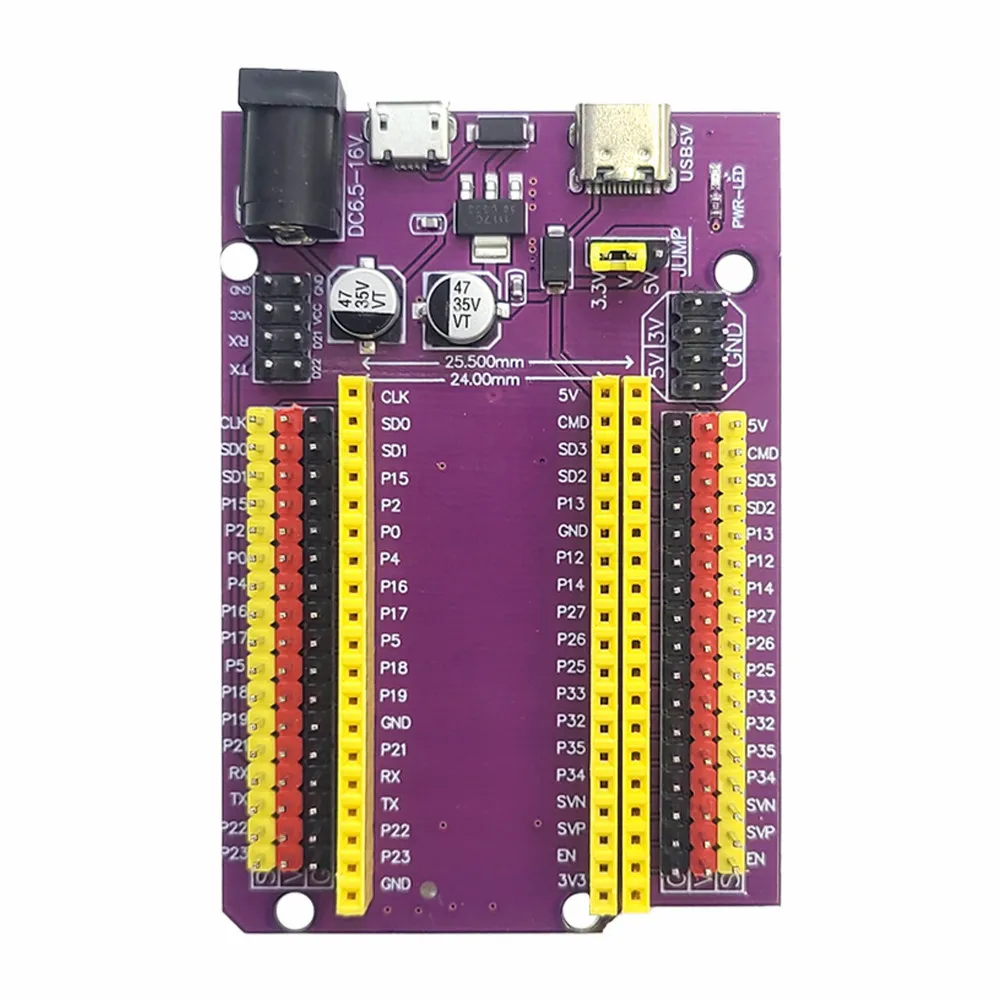

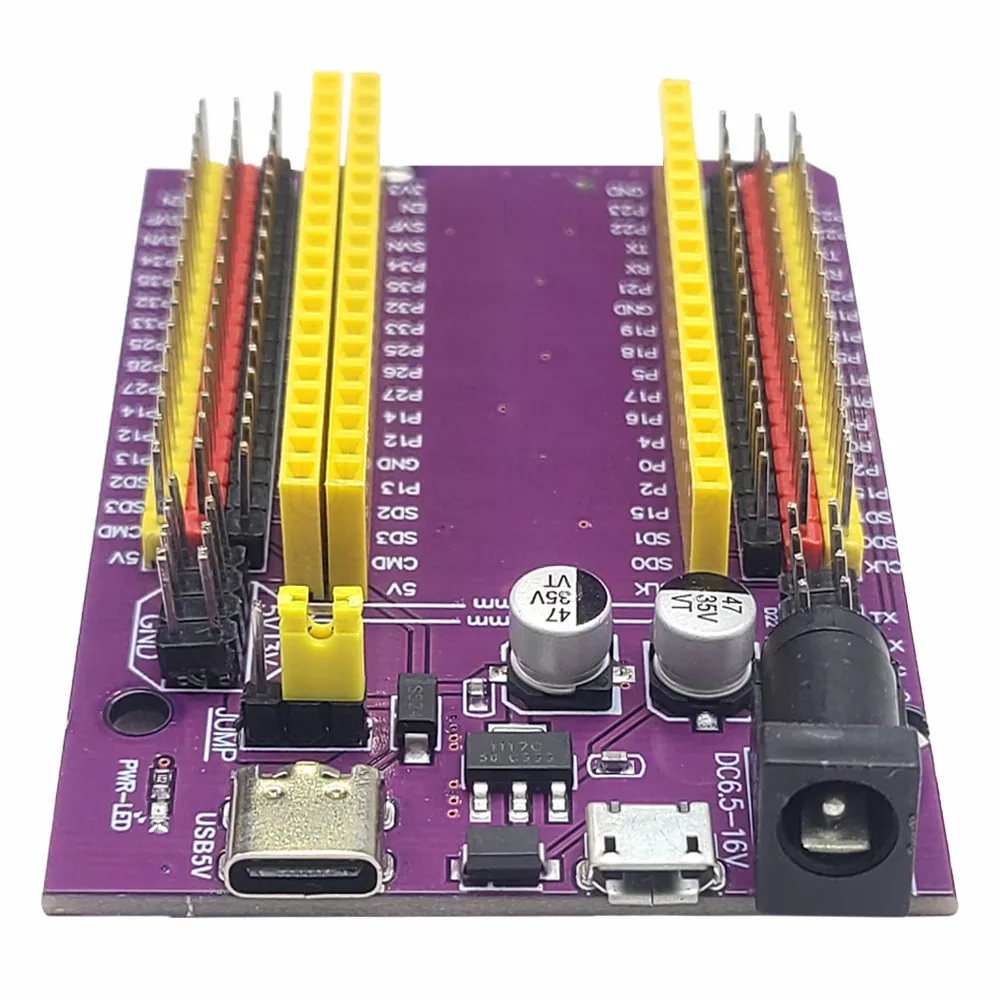

ESP32 38Pin плата расширения Type-C

ESP32 стала стандартом для IoT-проектов, но работать с её компактными пинами — настоящая головная боль для прототипирования. Большинство разработчиков сталкиваются с проблемой доступа к GPIO через тесно расположенные контакты модуля.

Плата расширения ESP32 38Pin с Type-C интерфейсом решает эту проблему элегантно. Она выводит все 38 пинов на удобные клеммы, обеспечивая полный доступ к ресурсам микроконтроллера без пайки.

ESP32 38pin плата расширения купить

Выбор правильной экспансион-платы критически важен для успеха DIY-проекта. Эта модель предлагает уникальную комбинацию функций: три независимых интерфейса питания, цветовую маркировку пинов и совместимость со всеми ESP32-WROOM-32 модулями.

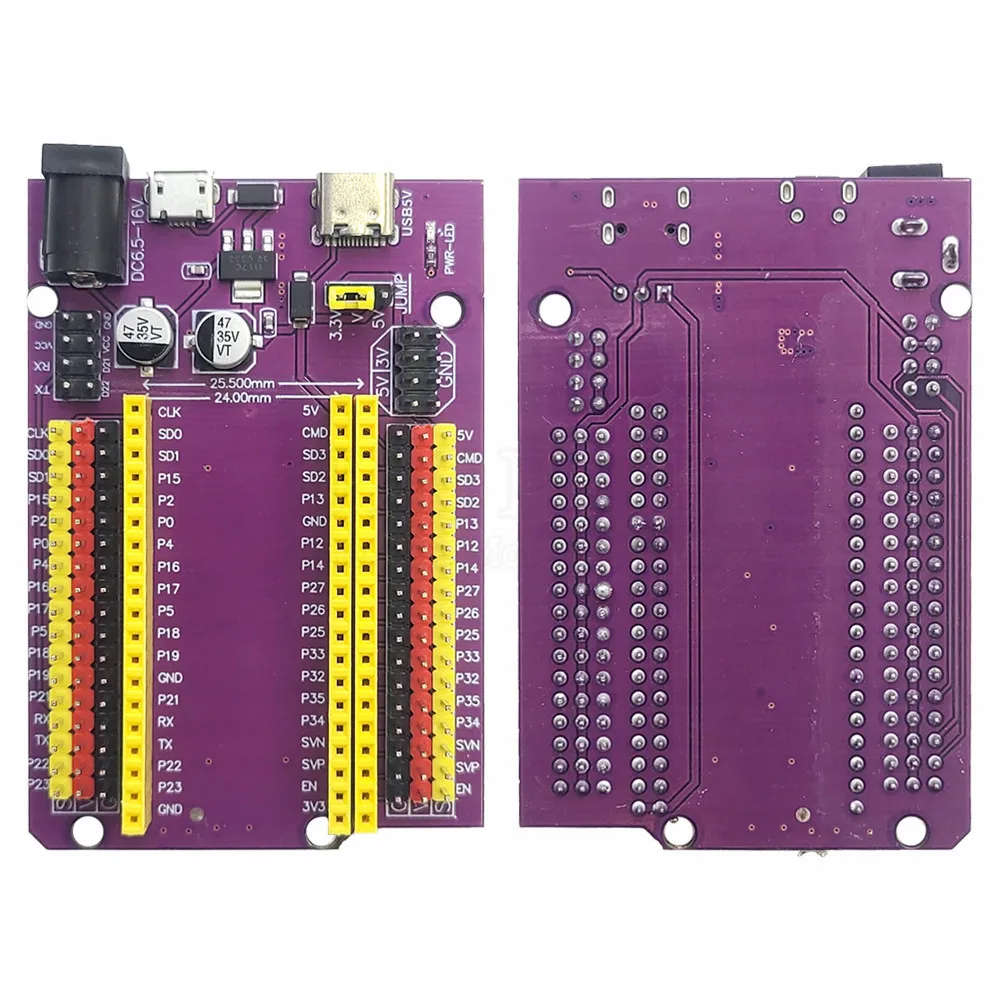

Компактные размеры 78×53 мм делают плату идеальной для настольных прототипов и портативных устройств. Фиолетовая PCB не только стильно выглядит, но и облегчает визуальную идентификацию компонентов во время разработки.

плата расширения ESP32 WROOM цена

Стоимость этой платы оправдывается её техническими возможностями. В отличие от дешёвых аналогов, она имеет двойной ряд female-разъёмов высокого качества и стабилизированную систему питания с фильтрацией.

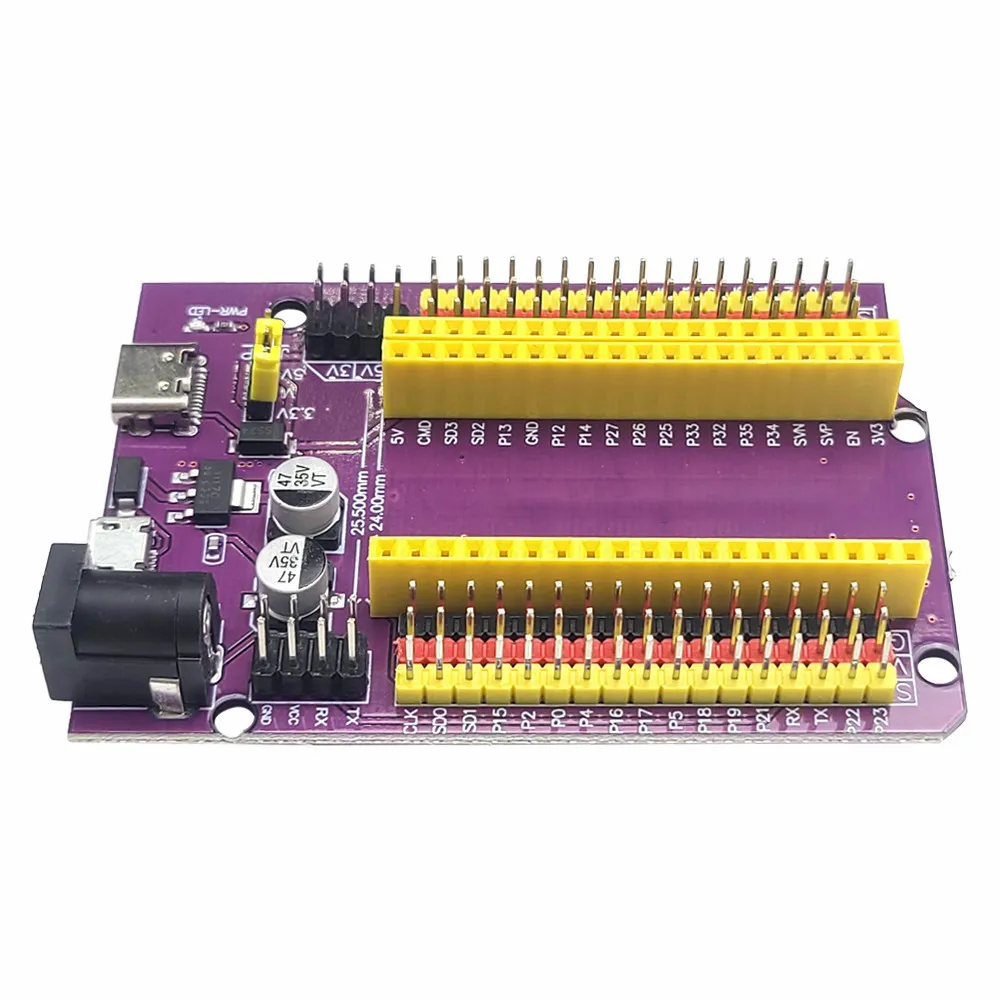

Главное преимущество — три независимых интерфейса питания. USB Type-C обеспечивает современную connectivity, Micro USB поддерживает совместимость со старыми кабелями. DC-разъём 6,5–16В позволяет питать проекты от внешних источников мощностью до 16 вольт.

ESP32 38 pin shield характеристики

Переключатель JUMP — это ключевая особенность, которую многие игнорируют. Он позволяет переключать логические уровни между 3,3В и 5В, что критично для совместимости с различными сенсорами и актуаторами.

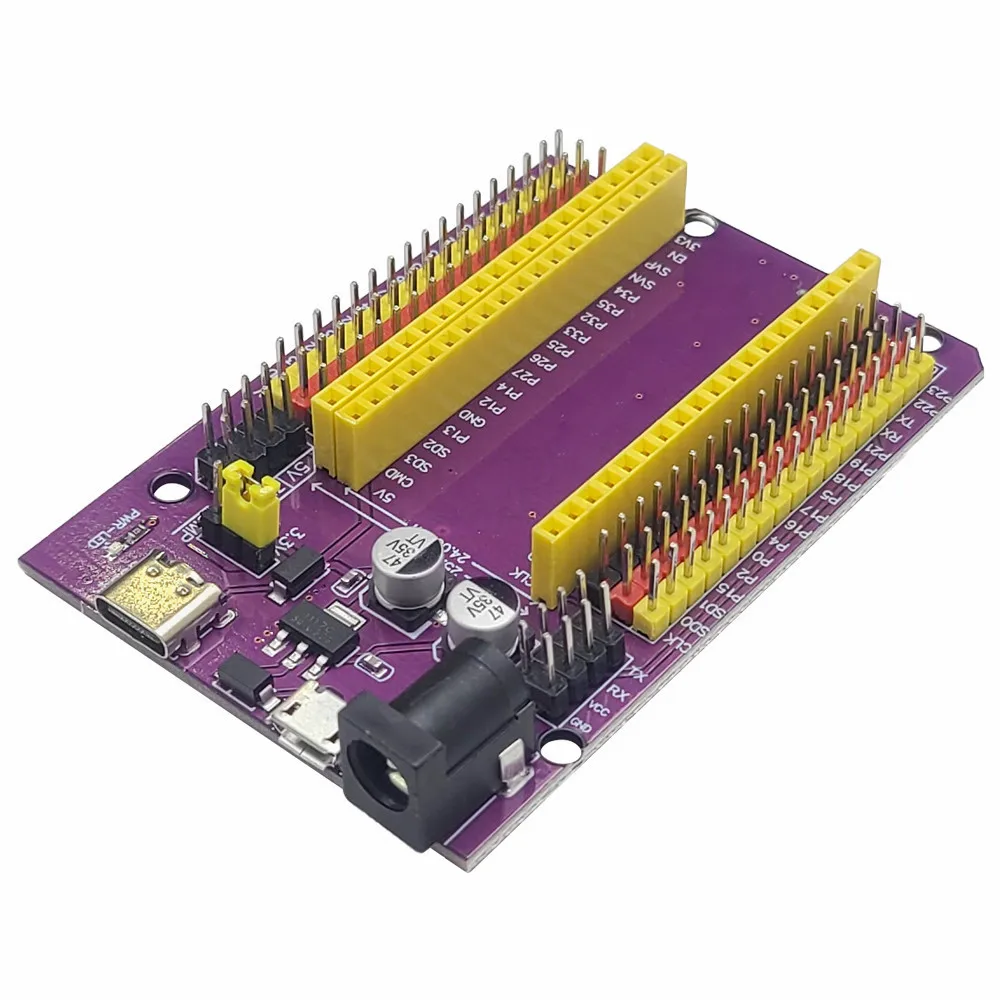

Два электролитических конденсатора 47мкФ 35В обеспечивают стабильную фильтрацию питания. Это особенно важно при работе с WiFi — ESP32 потребляет значительные токи во время передачи данных. Нестабильное питание может вызывать сбои.

плата расширения esp32 wroom 38 pin отзывы

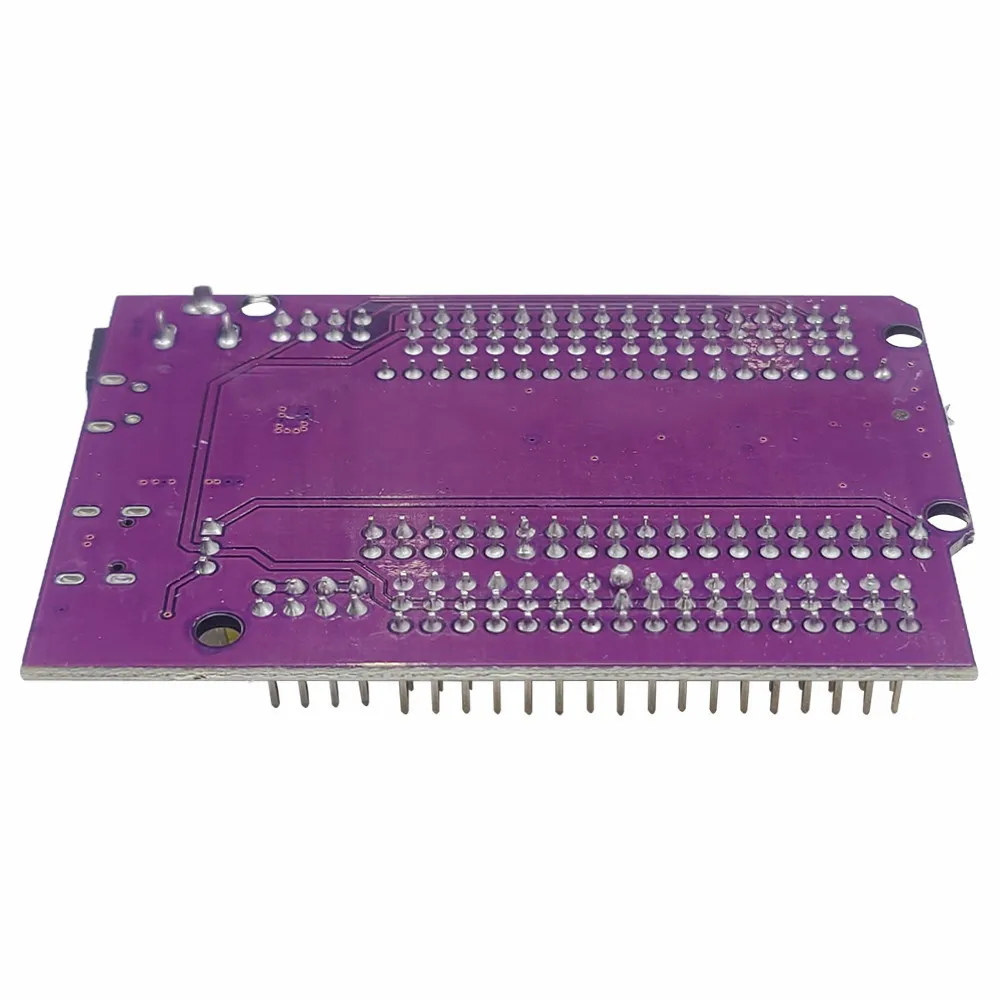

Опытные разработчики отмечают надёжность цветовой маркировки пинов. Жёлтые и красные метки значительно ускоряют процесс подключения периферии и уменьшают количество ошибок при разводке.

Особенно полезной оказывается возможность одновременного подключения к нескольким источникам питания. Во время разработки можно использовать USB для программирования. Затем переключиться на DC для автономной работы без переподключения проводов.

плата расширения ESP32 Type-C

Type-C интерфейс обеспечивает не только питание, но и программирование ESP32 через современный стандарт. Это особенно важно для ноутбуков нового поколения, где Micro USB портов может не быть.

Скорость передачи данных через Type-C значительно выше, что ускоряет загрузку прошивки крупных проектов. Для разработки IoT-приложений с OTA-обновлениями это критически важное преимущество над устаревшими интерфейсами.

ESP32 WROOM 38pin shield

При выборе экспансион-платы важно учитывать долгосрочную перспективу проекта. Эта модель обеспечивает доступ ко всем 38 GPIO пинам ESP32. Включая специальные функции CLK, SDO, SD1-SD3 для работы с SD-картами.

Межрядное расстояние 25,5мм/24мм гарантирует совместимость с широким спектром ESP32 модулей. Это означает, что плату можно использовать с разными версиями чипсета без необходимости замены всего прототипа.

плата расширения esp32 30pin vs 38pin

Разница между 30-пиновыми и 38-пиновыми платами заключается в доступных GPIO линиях. 38-пиновая версия предоставляет доступ к дополнительным цифровым входам-выходам. Они критически важны для сложных проектов с множественными сенсорами.

30-пиновые платы ограничивают функциональность из-за отсутствия некоторых специализированных пинов. Выбирайте 38-пиновую версию для максимальной гибкости — лучше иметь лишние пины. Чем обнаружить их недостачу на поздних стадиях разработки.
