BMS Модуль Заряда 2S/3S Type-C 1,5A с Балансиром

BMS модуль заряда 2S/3S Type-C

Зарядка многоячеечных литиевых аккумуляторов требует гораздо больше внимания, чем простое подключение к зарядному устройству. Каждая банка в 2S или 3S пакете может иметь разную ёмкость и внутреннее сопротивление, что приводит к неравномерной зарядке.

Без специализированного контроллера заряда одна банка может перезарядиться до опасного уровня, пока другие остаются недозаряженными. Это создаёт риск возгорания, взрыва или быстрой деградации всего аккумуляторного пакета.

BMS модуль 2S Type-C купить

Современные BMS модули с Type-C интерфейсом решают эту проблему через активное балансирование банок во время зарядки. Они мониторят напряжение каждой отдельной банки и перераспределяют энергию между ними для достижения равномерного заряда.

Повышающий тип зарядки особенно важен, когда входное напряжение USB (5V) ниже необходимого напряжения заряда. Для 2S (8.4V) или 3S (12.6V) пакетов без boost-функции заряд просто невозможен.

BMS модуль что это такое

BMS (Battery Management System) — это электронная плата, которая контролирует процесс заряда и разряда литиевых аккумуляторов. Основная цель — обеспечить безопасность и продлить срок службы батареи через точное управление токами и напряжениями.

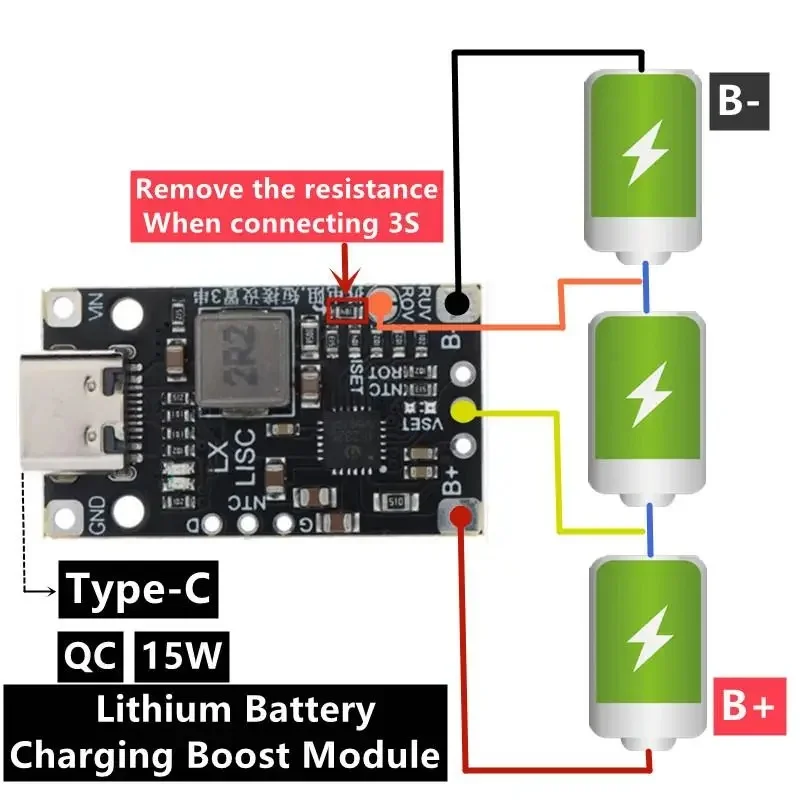

Данный модуль сочетает повышающий преобразователь напряжения с активным балансиром. Преобразователь поднимает 5V от Type-C до нужных 8.4V (2S) или 12.6V (3S), а балансир выравнивает заряд между банками через отдельные B+/B- контакты.

BMS плата балансир характеристики

Самая важная особенность — это активное балансирование во время зарядки, а не пассивный разряд после заряда. Большинство людей думает, что BMS просто предотвращает перезаряд, но на самом деле критическая функция — балансирование банок.

Даже небольшая разница напряжений между банками (например, 0.1V) накапливается в течение циклов зарядки. В конечном итоге она убивает весь аккумуляторный пакет. Активное балансирование обнаруживает такие отклонения и исправляет их в реальном времени.

BMS модуль 2S 3S с балансиром

В FPV дронах 2S и 3S LiPo аккумуляторы требуют быстрой зарядки между полётами. Стандартные зарядные устройства занимают много места и требуют отдельного блока питания.

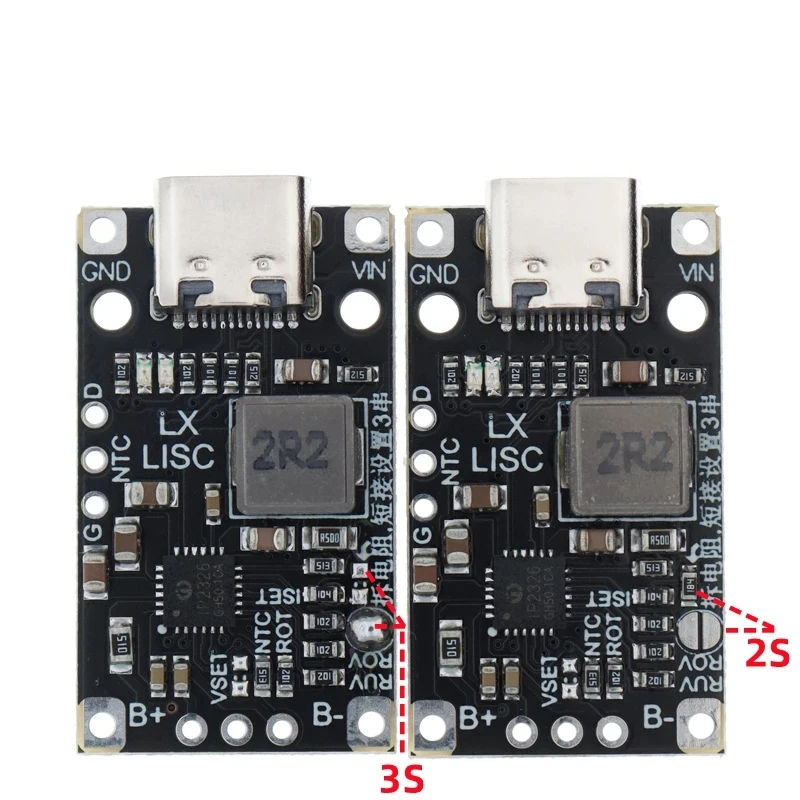

Тогда как этот модуль работает от любого Type-C адаптера. Для DIY power bank проектов модуль позволяет создавать компактные зарядные станции с 18650 банками, собранными в 2S или 3S конфигурации. Перемычка на плате позволяет переключать между режимами без перепайки.

плата защиты Li-Ion аккумуляторов

Портативная электроника часто использует кастомные аккумуляторные пакеты, где невозможно использовать стандартные зарядные устройства. Этот модуль интегрируется непосредственно в устройство, обеспечивая зарядку через обычный Type-C кабель.

Рабочий диапазон -40°C до +85°C делает модуль пригодным для использования в суровых условиях. От зимней эксплуатации дронов до промышленного оборудования. NTC порт позволяет подключить температурный датчик для дополнительной защиты.

BMS плата заряда 3S цена

Настройка тока заряда через резистор RISET даёт точный контроль над процессом: от 0.5А до 1.5А в зависимости от сопротивления. Формула ICHG = 90000/RISET означает, что 60kΩ даёт максимальные 1.5А, а 180kΩ — консервативные 0.5А.

Два параллельных резистора позволяют создавать промежуточные значения тока. Например, 100kΩ для 0.9А зарядки. Это идеально для большинства 2S LiPo пакетов ёмкостью 1000-1500mAh.

BMS модуль заряда Type-C 8.4V

Регулирование напряжения заряда через резистор RVSET обеспечивает совместимость с различными типами литиевых банок. Для 2S пакетов диапазон 8.1-8.4V покрывает потребности Li-Ion (4.1V на банку) и LiPo (4.2V на банку).

В конечном итоге, этот модуль устраняет необходимость в дорогих специализированных зарядных устройствах и сложных схемах балансирования. Одна компактная плата решает все задачи безопасного заряда многоячеечных пакетов через универсальный Type-C интерфейс.
