BMS Модуль Заряду 2S/3S Type-C 1,5A з Балансиром

BMS модуль заряду 2S/3S Type-C

Заряджання багатобанкових літієвих акумуляторів вимагає набагато більше уваги, ніж просте підключення до зарядного пристрою. Кожна банка в 2S або 3S пакеті може мати різну ємність і внутрішній опір, що призводить до нерівномірного заряду.

Без спеціалізованого контролера заряду одна банка може перезарядитися до небезпечного рівня. Поки інші залишаються недозарядженими. Це створює ризик займання, вибуху або швидкої деградації всього акумуляторного пакету.

BMS модуль 2S Type-C купити

Сучасні BMS модулі з Type-C інтерфейсом розв’язують цю проблему через активне балансування банок під час заряду. Вони моніторять напругу кожної окремої банки і перерозподіляють енергію між ними для досягнення рівномірного заряду.

Підвищуючий тип заряду особливо важливий, коли вхідна напруга USB (5V) нижча за необхідну напругу заряду. Для 2S (8.4V) або 3S (12.6V) пакетів без boost-функції заряд просто неможливий.

BMS модуль що це таке

BMS (Battery Management System) — це електронна плата, яка контролює процес заряду і розряду літієвих акумуляторів. Основна мета — забезпечити безпеку і продовжити термін служби батареї через точне управління струмами і напругами.

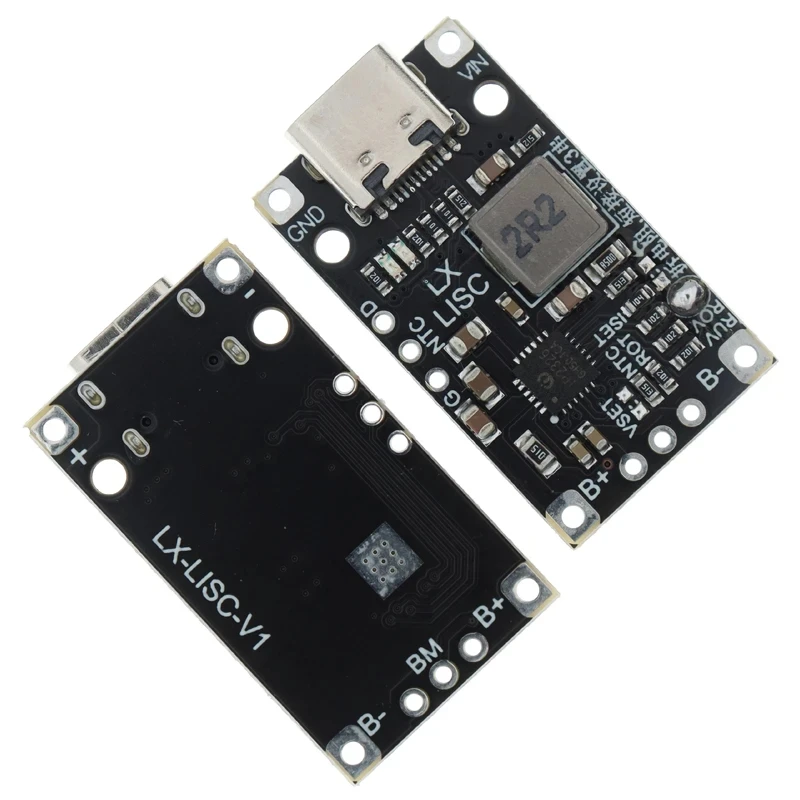

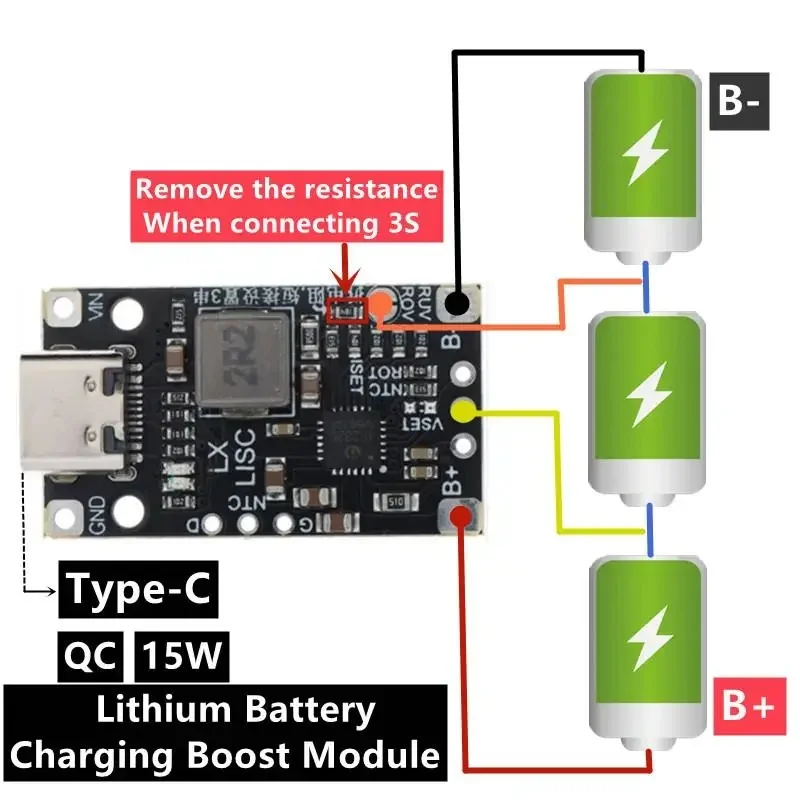

Даний модуль поєднує підвищуючий перетворювач напруги з активним балансиром. Перетворювач піднімає 5V від Type-C до потрібних 8.4V (2S) або 12.6V (3S), а балансир вирівнює заряд між банками через окремі B+/B- контакти.

BMS плата балансир характеристики

Найважливіша особливість — це активне балансування під час заряду, а не пасивне розрядження після заряду. Більшість людей думає, що BMS просто запобігає перезаряду, але насправді критична функція — балансування банок.

Навіть невелика різниця напруг між банками (наприклад, 0.1V) накопичується протягом циклів заряду. Врешті-решт вона вбиває весь акумуляторний пакет. Активне балансування виявляє такі відхилення і виправляє їх у реальному часі.

BMS модуль 2S 3S з балансиром

У FPV дронах 2S і 3S LiPo акумулятори потребують швидкого заряду між польотами. Стандартні зарядні пристрої займають багато місця і вимагають окремого блока живлення.

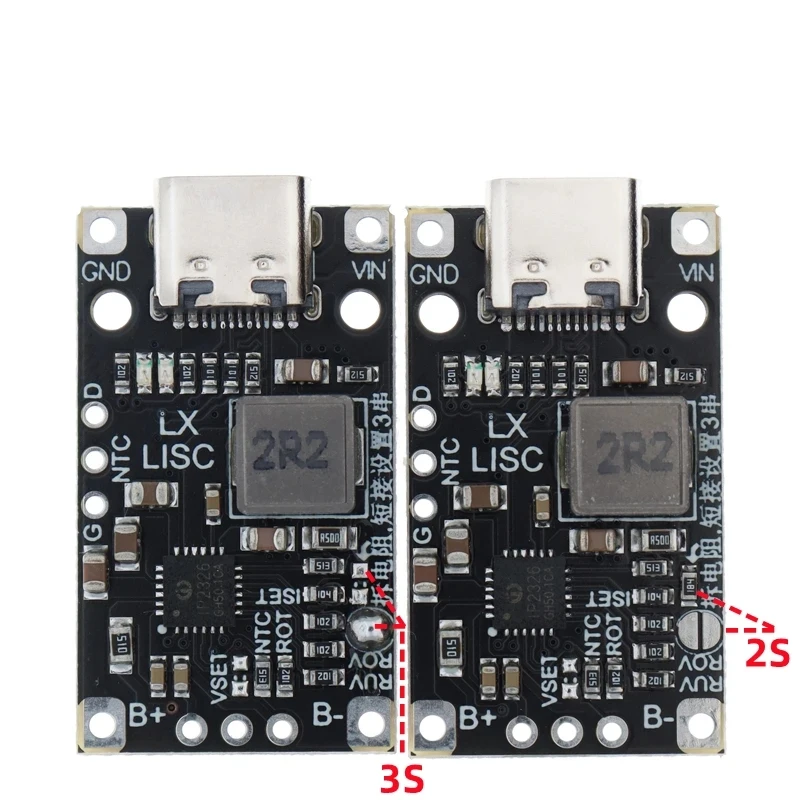

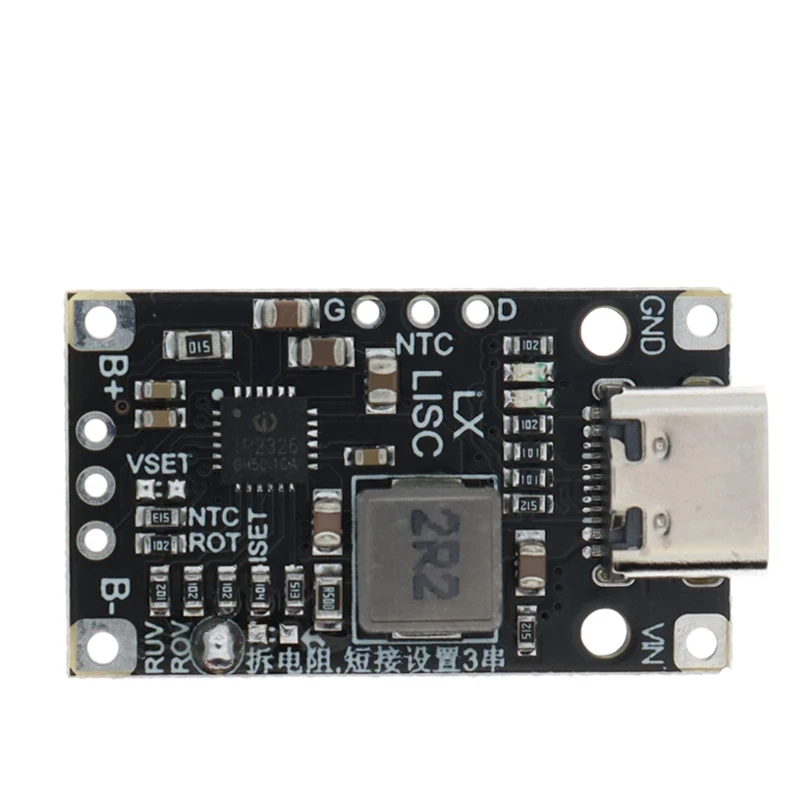

Тоді як цей модуль працює від будь-якого Type-C адаптера. Для DIY power bank проектів модуль дозволяє створювати компактні зарядні станції з 18650 банками, зібраними в 2S або 3S конфігурації. Перемичка на платі дозволяє переключати між режимами без перепаювання.

плата захисту Li-Ion акумуляторів

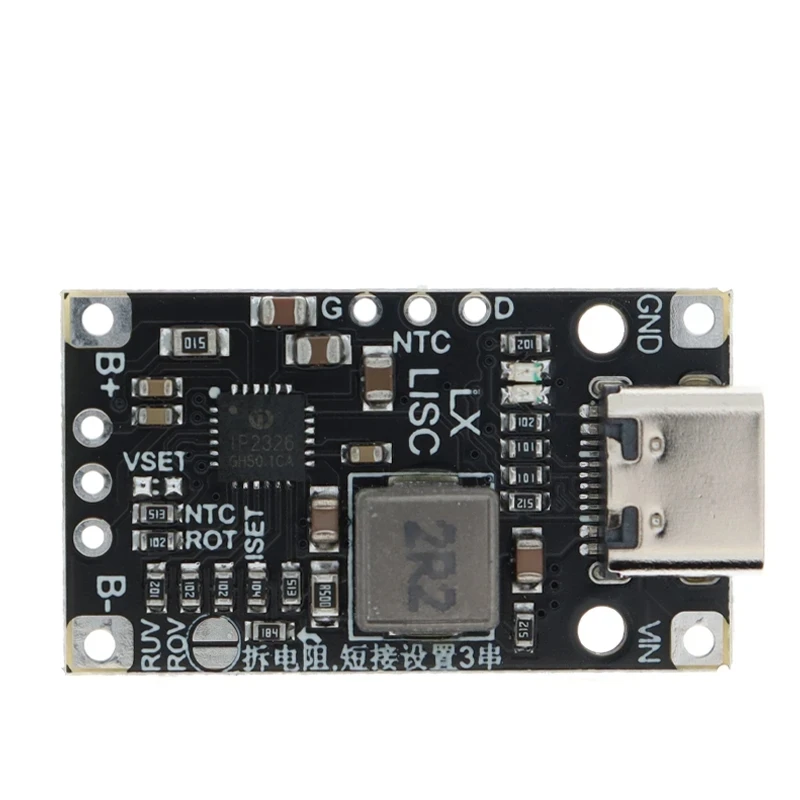

Портативна електроніка часто використовує кастомні акумуляторні пакети, де неможливо використати стандартні зарядні пристрої. Цей модуль інтегрується безпосередньо в пристрій, забезпечуючи зарядку через звичайний Type-C кабель.

Робочий діапазон -40°C до +85°C робить модуль придатним для використання в суворих умовах. Від зимової експлуатації дронів до промислового обладнання. NTC порт дозволяє підключити температурний датчик для додаткового захисту.

BMS плата заряду 3S ціна

Налаштування струму заряду через резистор RISET дає точний контроль над процесом: від 0.5А до 1.5А залежно від опору. Формула ICHG = 90000/RISET означає, що 60kΩ дає максимальні 1.5А, а 180kΩ — консервативні 0.5А.

Два паралельних резистори дозволяють створювати проміжні значення струму. Наприклад, 100kΩ для 0.9А зарядки. Це ідеально для більшості 2S LiPo пакетів ємністю 1000-1500mAh.

BMS модуль заряду Type-C 8.4V

Регулювання напруги заряду через резистор RVSET забезпечує сумісність з різними типами літієвих банок. Для 2S пакетів діапазон 8.1-8.4V покриває потреби Li-Ion (4.1V на банку) і LiPo (4.2V на банку).

Остаточно, цей модуль усуває необхідність у дорогих спеціалізованих зарядних пристроях і складних схемах балансування. Одна компактна плата вирішує всі задачі безпечного заряду багатобанкових пакетів через універсальний Type-C інтерфейс.
